通過對五金衝壓模具間隙進行分區域討論,分析了各區域對產（chǎn）品（pǐn）質量和模具結構的影響（xiǎng）,同時根據各（gè）區域材（cái）料變形特點設計出合理的（de）模具結構,為合理模具間隙的確定以及模具設計提供了一定的參考。

一、從廢料情況看出（chū）的信息

廢料本質上就是成形孔的反像。即位置相反的相同部位。通過（guò）檢查廢料，你（nǐ）可（kě）以判斷上下模間隙是否正（zhèng）確。如果間隙（xì）過大（dà），廢料會出現粗糙、起伏的斷裂麵（miàn）和一窄光亮帶區域。間隙越大，斷裂麵與光亮帶區域所成角度就越大。如（rú）果間隙過（guò）小，廢料（liào）會呈現出一小角度（dù）斷裂麵和（hé）一寬光（guāng）亮帶區（qū）域。

過大間隙形成（chéng）帶有較大卷邊和邊緣撕裂的孔，令剖麵稍微有一（yī）薄邊緣突出。太小的（de）間隙形成帶稍微卷（juàn）邊和大角度撕裂，導致剖麵或多或少地垂直於材料表麵（miàn）。

二、模具間隙的選擇

模具的間隙與所衝壓的材料（liào）的類型及厚度有關。不合（hé）理的間隙（xì）可以造成以下（xià）問題:

1、 如間隙過大（dà），所衝壓工件的毛刺就比較大（dà），衝（chōng）壓質量差。如果間隙偏小（xiǎo），雖然衝孔的質量（liàng）較好，但模具的磨（mó）損比較嚴重，大大降低模具的使用（yòng）壽（shòu）命（mìng），而且容易造成衝頭的折斷。

2、間隙過（guò）大或過小都容易在衝（chōng）頭材料（liào）上產生粘連（lián），從而造成衝壓時帶（dài）料。過小的間隙（xì）容易在衝頭底麵與板料之間形成真空而發生廢料反彈。

3、 合理的間隙可以延長模具壽命，卸料效果好，減小毛刺和翻邊，板材保持潔淨，孔徑一致不（bú）會刮（guā）花板（bǎn）材（cái），減少刃磨次數，保持板（bǎn）材平直，衝孔定位準確。

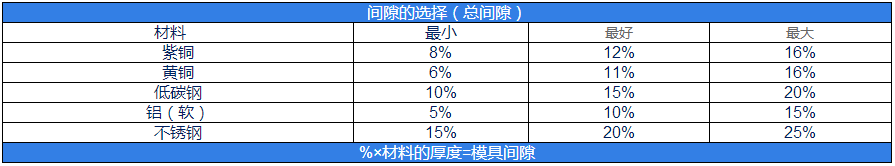

請參照下表選擇模（mó）具間隙(表中數據為百分數)

間隙的選擇（總間隙）材料最小最好（hǎo）最大紫銅8%12%16%黃銅6%11%16%低碳鋼10%15%20%鋁（軟）5%10%15%不鏽鋼15%20%25%%×材料的厚度=模具間隙

深圳市夜精品A片观看无码一区二区模具有限公司是一家專業的塑膠（jiāo）模具設（shè）計生產工廠,致力於（yú）中型汽車模具, 電子產品, 家電類產品, 家用（yòng）品, 工業應用, 農業, 醫療器械等（děng）產品模具設計開發及生產.長期以來, 我們通過給客戶提供價格低, 質量好, 交期準的服務, 贏得了海內外客戶的一致好評（píng）。可以通過我們（men）公司官網（http://www.snshentu.com/）查看（kàn）更多塑（sù）膠模具產品、塑膠注塑產品、塑料產品等等一些定製模具開模。

標題：深圳塑膠模具廠，五金衝壓模具間隙分析及模具結構設計（jì） 網址：http://www.snshentu.com/server/show/id/765.html

*本站所有相關知識僅供大家（jiā）參考（kǎo）、學（xué）習之用，部分來源於互聯網，其版權均歸原作者及網站所有，如無意侵犯您的權利（lì），請與小編聯係，我們將會在第一時間核實，如情況（kuàng）屬（shǔ）實會（huì）在3個工作日內刪除。 7*24小時免（miǎn）費熱線： 13682521790 13714219339

文章（zhāng）關鍵詞：深圳（zhèn）塑（sù）膠模具（jù）廠，五金衝壓模具間隙分析及模具結構設計
